Универсальные магнитопорошковые дефектоскопы

Магнитопорошковые дефектоскопы серии ЕрМаг производства АктивТестГруп (Россия) для неразрушающего контроля магнитопорошковым методом деталей из ферромагнитных  сплавов любой длины и диаметра.

Дефектоскопы ЕрМаг выявляют поверхностные и подповерхностные продольные и поперечные дефекты в соответствии с ГОСТ Р 56512-2015, ГОСТ Р ИСО 9934-1-2011, ГОСТ Р ИСО 9934-2-2011.

* Торговый знак "ЕрМаг" принадлежит ООО "АктивТестГруп" (свидетельство № 684523).



 ErMag 1000 ErMag 1800 ErMag 3000
ЕрМаг 1000 ЕрМаг 1800 ЕрМаг 3000

Полуавтоматические и автоматические дефектоскопы серии ЕрМаг имеют  все стандартные узлы, необходимые для проведения магнитопорошкового контроля:

  • Контактно-зажимные устройства для создания тока циркулярного намагничивания;
  • Неподвижные и  подвижные раздвижные ролики для размещения деталей различного диаметра;
  • Суспензионная система с функцией размагничивания и устройством автоматического перемешивания суспензии (ручной и/или  автоматический полив детали суспензией);
  • Катушка продольного намагничивания;
  • Силовой шкаф (его элементы могут быть изменены или дополнены);
  • Пульт управления с функцией ручного или автоматического управления системой;
  • Сенсорный экран;
  • Источник белого/УФ освещения;
  • Затемняющая кабина для контроля в УФ свете.

Подробнее о дефектоскопах ЕрМаг.

Подробнее о дополнительном оборудовании.



Магнитопорошковый дефектоскоп ЕрМаг 1000 3D

Компактное решение для контроля нескольких деталей одновременно

  • 2 независимых рабочих места:

- 1 рабочее место  — контроль деталей длиной до 1000 мм

- 2 рабочее место — контроль деталей со сложной геометрией (резьба, зубцы)

  • Все преимущества дфефктоскопа ЕрМаг 1000
  • Продольное намагничивание на 1 рабочем месте — электромагниты в бабках и соленоид с электромеханическим приводом
  • Высокопроизводительный контроль мелких деталей без зажима в КЗУ на 2 рабочем месте
  • Полив детали суспензией — автоматический и ручной из пистолета
  • Освещение — лампа белого света на подвижном кронштейне

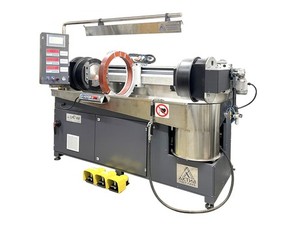

Магнитопорошковый дефектоскоп ЕрМаг 1000

Современный аналог отечественной классики - дефектоскопа МДС-5

  • Длина контролируемой детали — до 1000 мм
  • Продольное намагничивание — электромагниты в бабках / соленоид с электромеханическим приводом
  • Полив детали суспензией — ручной из пистолета
  • Освещение — лампа белого света на подвижном кронштейне
  • Диаметр контактных площадок — 300 мм
  • Максимальный ток циркулярного намагничивания (амплитудное значение) — 8000±10 % А
  • Напряжённость магнитного поля в зазоре электромагнита — 100 А/см





Магнитопорошковый дефектоскоп ЕрМаг 1800

Проверенное решение для контроля мелких и средних деталей

  • Наличие 2 рабочего места для циркулярного намагничивания деталей длиной до 400 мм
  • Длина контролируемой детали — до 1800 мм
  • Продольное намагничивание — соленоид (электромеханический привод)
  • Полив детали суспензией — ручной из пистолета
  • Освещение — лампа белого света на подвижном кронштейне
  • Оснастка на бабках для крепления деталей
  • Максимальный ток циркулярного намагничивания (амплитудное значение):

- 1 рабочее место  — 18000±10 % А

- 2 рабочее место — 3000±10 % А

  • Напряжённость магнитного поля в центре соленоида без объекта контроля — 350 А/см







Магнитопорошковый дефектоскоп ЕрМаг 3000

Высокопроизводительный контроль крупногабаритных деталей

  • Длина контролируемой детали — до 3000 мм
  • Продольное намагничивание — соленоид (электромеханический привод)
  • Полив детали суспензией — ручной и автоматический из адаптивных форсунок, закрепленных на соленоиде
  • Освещение — лампы белого света на подвижных кронштейнах
  • Оснастка на бабки и люнеты вращения для позиционирования и вращения деталей с переменным диаметром
  • Максимальный ток циркулярного намагничивания (амплитудное значение) — 20000±10 % А
  • Напряжённость магнитного поля в центре соленоида без объекта контроля — 200 А/см
