Бесконтактные магнитопорошковые дефектоскопы

Магнитопорошковые дефектоскопы ЕрМаг* 3D и ЕрМаг* 1000 3D с высокой производительностью выявляют поверхностные дефекты - трещины, волосовины, непровары, флокены, закаты, надрывы и другие нарушения сплошности материала.

Параметры дефектоскопа отвечают требованиям ГОСТ Р 56512-2015 и ГОСТ Р 53700-2009  (позволяют обеспечить класс чувствительности «А», «Б» или «В» по ГОСТ 21105 и РТМ 1.2А.020-2011 в зависимости от состояния поверхности контролируемой детали).

* Торговый знак "ЕрМаг" принадлежит ООО "АктивТестГруп" (свидетельство № 684523).

ЕРМАГ 3D

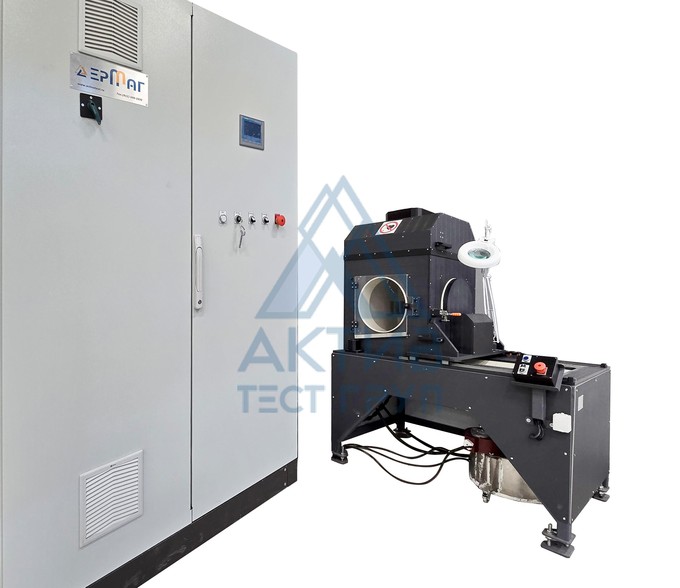

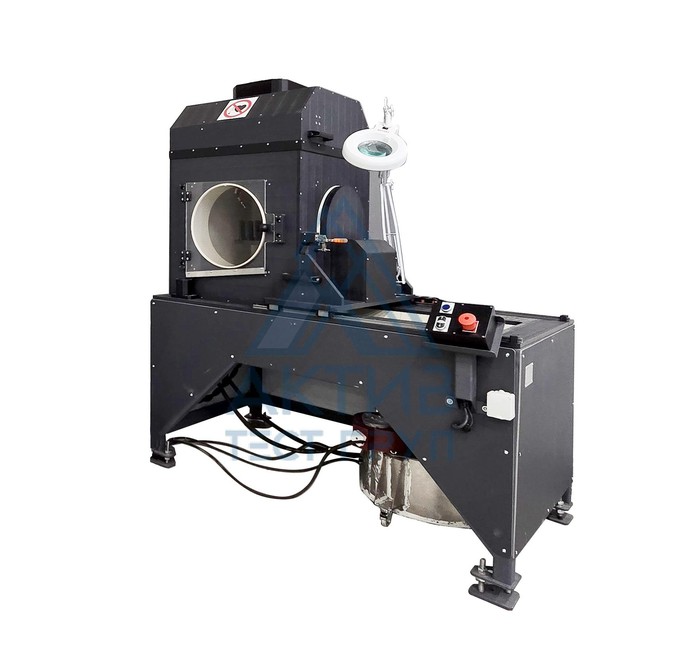

Магнитопорошковый дефектоскоп ЕрМаг 3D

Высокопроизводительный контроль мелких деталей сложной геометрии: резьба, зубцы

  • Бесконтактное намагничивание — нет риска прижогов на мелких деталях и деталях с малой контактной поверхностью; намагничивание во всех направлениях за один цикл
  • Применение магнитных полей токов частотой 50 Гц, так и повышенной частоты 300–400 Гц
  • Повышение чувствительности к поверхностным дефектам за счет применения высокочастотных токов 300–400 Гц
  • Уменьшение влияния размагничивающего фактора
  • Намагничивание высокочастотными токами обеспечивает:

- Увеличение зоны надежной выявляемости дефектов вблизи торцов деталей за счет уменьшения нормальной составляющей поля

- Повышение яркости и контрастности индикаций

- Надежное выявления дефектов в зонах со сложной геометрией

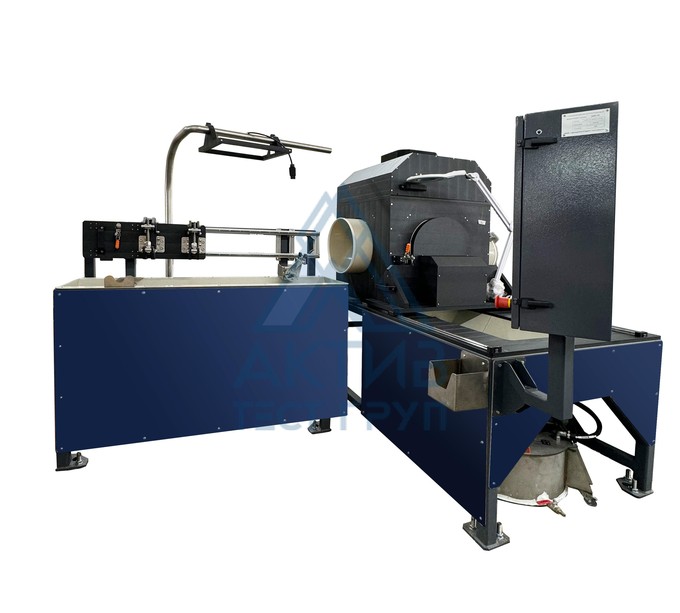

Магнитопорошковый дефектоскоп ЕрМаг 3D в специальном исполнении

Контроль длинномерных деталей

В данном варианте исполнения дефектоскоп ЕрМаг 3D позволяет проводить контроль длинномерных деталей. Позиция загрузки и выгрузки находится напротив переднего рабочего окна рабочего объема дефектоскопа, на ней имеется местное комбинированное освещение и есть возможность ручного полива суспензией. Объект контроля крепится на каретке двумя регулируемыми зажимами за крайнюю часть, другой конец детали при этом опирается на складной упор. Затем упор убирается, и каретка по направляющим сдвигается таким образом, чтобы свободная от зажимов часть объекта контроля оказалась внутри рабочего объема установки. Таким образом, обеспечиваются все преимущества бесконтактного намагничивания, выявления разнонаправленных дефектов за один цикл и для длинномерных деталей.





Магнитопорошковый дефектоскоп ЕрМаг 1000 3D

Комбинированное и высокочастотное намагничивание на двух независимых рабочих местах

  • На одной станине дефектоскопа расположены два независимых рабочих места:

- Циркулярное, продольное и комбинированное намагничивание деталей длиной до 1 000 мм на первом рабочем месте

- Продольное намагничивание системой из трех пар соленоидов на втором рабочем месте

  • Выявление дефектов любой ориентации
  • Все преимущества дефектоскопа ЕрМаг 3D при намагничивании высокочастотным током
