Новости наших партнеров: ScanMaster Systems, итоги 2015 года

Уважаемые партнеры!

В этом году ScanMaster отмечает 30 лет со дня основания. На сегодняшний день ScanMaster - это солидная компания, оборудование которой используется по всему миру на сотнях заводов, контрольных и исследовательских лабораторий, относящихся к разным производствам.

ScanMaster постоянно работает над улучшением своих продуктов, оттачивая их дизайн, внося передовые технологии, а также устанавливая качество и надежность систем в качестве главной цели компании.

В компании ScanMaster любые улучшения не могут быть сделаны без постоянного сотрудничества со своими заказчиками и партнерами. Производитель намерен продолжать этот эффективный диалог, дающий возможность предлагать Вам наилучшее оборудование для обеспечения нужд УЗК.

Уважаемые партнеры, компания ScanMaster Systems рада поделиться некоторыми последними новостями и достижениями, случившимися за прошедший 2015 год. Полагаем, что вы найдете представленную информацию в равной степени интересной и полезной, и мы будем признательны за любые ответные сообщения.

Контроль силовых дисков c использованием фазированных решеток (ФР).

Последние 5 лет приоритетным направлением компании  ScanMaster является разработка и производство иммерсионных сканеров на фазированных решетках для контроля дисков двигателей. В рамках заказа полученного в 2015 году, такая система была произведена и опробована для многозонального контроля дисков, под разными углами.

Система имеет в своей основе сканер стандартной серии LS-200, который был оснащен современной измерительной аппаратурой на фазированных решетках с полностью параллельной архитектурой и использованием как кольцевых так и линейных ФР-преобразователей. Все они полностью интегрированы в ПО ScanMaster CSI (с построением С-скана), которое обеспечивает УЗ-контроль как с обычными ПЭП, так и с фазированными решетками. ФР-преобразователи установлены прямо на выход манипулятора с двумя степенями угловой свободы и систему можно переключить с обычного УЗК на УЗК ФР в течение нескольких минут.

Такой ФР набор может быть поставлен как дополнение к существующим иммерсионным системам серий LS и DS, давая пользователям возможность проводить обычный контроль либо УЗК с ФР.

Полноценная технология фазированных решеток существенно повышает как способности системы к обнаружению и анализу несплошностей, так и её производительность.

Струйные 3D-сканеры с возможностями ФР.

В 2015 году ScanMaster успешно внедрил две установки струйного 3D-сканирования для контроля аэрокосмических деталей из композиционных материалов.

Первая система, оснащенная приводами движения по 10 осям, была установлена у известного в мире производителя в Азии. Эта установка содержит каретки с крайне большим ходом по высоте, установленные на двух движущихся мостах. Возможность контроля сложной геометрии достигается двумя настраивающимися удлинителями на поисковой трубе, каждый из которых на конце оборудован поворотным манипулятором с двумя степенями угловой свободы.

Вторая система содержит 2 башни с приводами движения по 5 осям на каждой. Специальный удлинитель с 2-х осевым угловым манипулятором можно установить на одной из кареток и использовать совместно с передвижной иммерсионной ванной, имеющей электропривод. Таким путем обеспечивается возможность иммерсионного сканирования с использованием фазированных решеток либо обычного УЗ-контроля.

Новые инструменты настройки сканирования, а также анализа данных были разработаны и встроены в программное обеспечение CSI.

Система контроля больших алюминиевых плит.

В прошедшем году ScanMaster внедрила самую большую и самую сложную из всех систем, которые когда-либо производились компанией. Предназначенная для нового производства в Китае, эта установка длиной более 100м проверяет алюминиевые плиты размером 30х3.6 метров и включает загрузочный стол, иммерсионную ванну, сканер, осушитель и стол для выгрузки. Иммерсионная ванна оснащена подъемной платформой, исключающей пузырьки при опускании плит в воду и их эффективным осушением при покидании ванны.

Другие характеристики:

• Интеграция инструмента на ФР с полностью параллельной архитектурой в программное обеспечение ScanMaster;
• Автоматическая калибровка ВРЧ-кривых;
• Отслеживание поверхности плиты с использованием УЗ-аппаратуры;
• Автоматическое оценивание дефекта путем использования секторального сканирования фазированными решетками в соответствии с требованиями Boeing и ASTM.

Этот же клиент заказал дополнительные системы для контроля длинномерных прутков, а также для штампованных заготовок.

Нами теперь получены ещё два заказа на системы для больших алюминиевых плит.

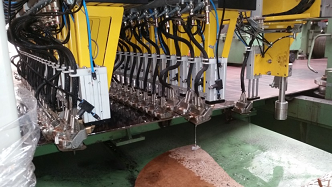

Успешное решение от ScanMaster для TANAP.

TANAP - это крупномасштабный проект который включает строительство трубопровода по транспортировке природного газа из Азербайджана в Европу через Турцию и нуждается в 1 млн. тонн спиральных сварных труб.

ScanMaster был выбран четырьмя из пяти турецких производителей труб для поставки 8 установок сложного контроля – все в очень короткие сроки.

Этим производителям труб пришлось принять строгие нормы производства, в которых было два сложных условия по УЗ-контролю:

• 100% контроль тела трубы;
• Контроль обоих торцов трубы на 200 мм.

Обычно, 100% контроль тела трубы делается для катаной ленты, на встроенных системах. В данном случае большинство производителей вынуждены использовать свои существующие линии, что делает почти невозможным внедрение туда встроенных систем контроля.

СканМастер приняли вызов, разработав новое решение для контроля 100% тела трубы после завершения  стадии формовки самой трубы. Это решение, первое в своем роде, было успешно применено в 5 системах для TANAP. Все установки были успешно внедрены и используются заказчиками для производства труб.

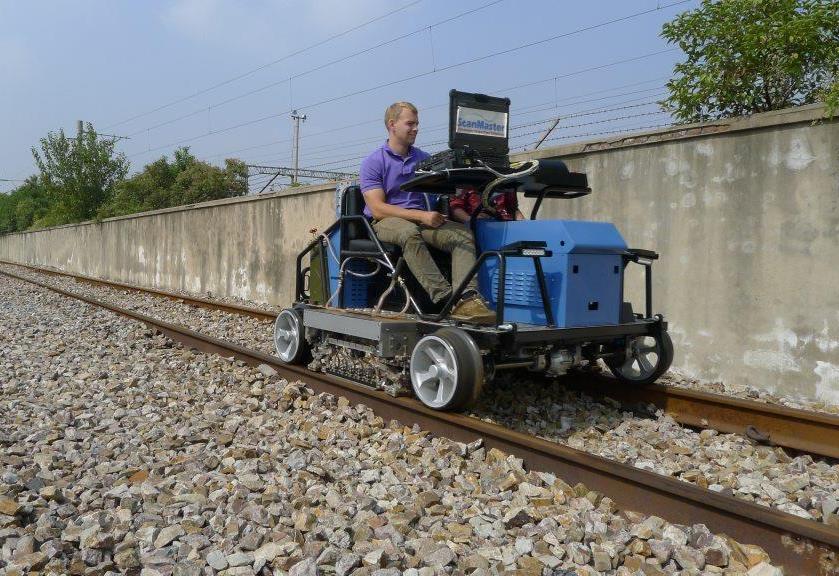

TrackMasterM показан на выставке в Пекине.

ScanMaster рада объявить о запуске своей недавно разработанной TrackMasterM - тележки для контроля рельсов  метро на выставке Metro China Exhibition в Пекине. Это легкая тележка с электроприводом, оснащенная УЗ-системой TrackMaster от ScanMaster.

Эта новая тележка была разработана  в сотрудничестве с CSR (Китай), которая является одним из крупнейших в Китае производителей подвижного состава. Во время выставки мы провели успешную демонстрацию  на контрольном участке пути для одного из крупнейших метростроителей Китая. Мы уверены, что этот продукт отлично подойдет для ультразвукового контроля рельсов в метро во многих городах по всему миру.

Выражаем Вам свою благодарность за совместную работу в 2015 году и надеемся на дальнейшее развитие взаимовыгодного сотрудничества!

Материалы предоставлены компанией ScanMaster Systems.
