Рентгенотелевизионный комплекс ТАЕР 320

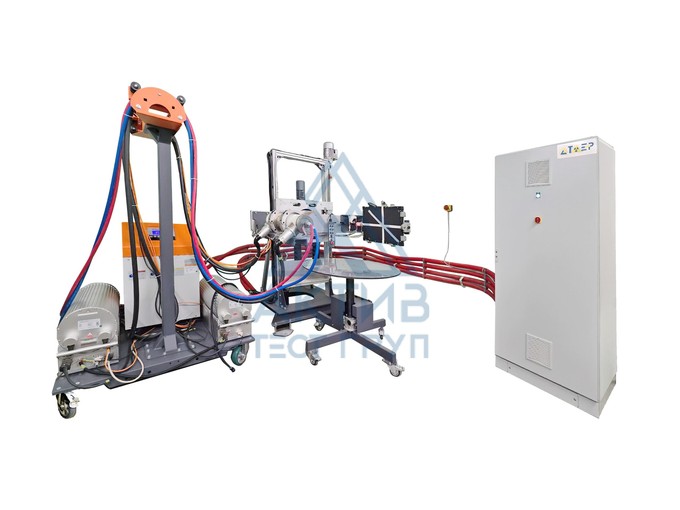

Комплекс рентгентелевизионного контроля ТАЕР 320 с системой цифровой радиографии Карат 3543, оборудованный С-аrm манипулятором, для проведения цифровой радиографии, контроля качества сварных соединений и литых деталей, радиационной толщиной 1—100 мм по стали, лопаток газотурбинных двигателей и корпусных конструкций.

Съемка осуществляется рентгеновским аппаратом Локус HVG 320, производства компании ЛОКУС. Аппарат оснащен острофокусной рентгеновской трубкой Comet MXR 320 HP 11, что обеспечивает оптимальное соотношение размера кадра / скорость съемки при работе с цифровым плоскопанельным детектором.

В основе системы цифровой радиографии Карат РТС 3543 лежит плоскопанельный детектор с размером пикселя 100 мкм. Качество и анализ изображений улучшено с помощью  программного обеспечения X-Vizor, разработанного в РФ.

  • Чувствительность контроля соответствует  требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 для сварных соединений с толщинами от 1 до 100 мм.
  • Размеры детектора 460 x 377 x 15 мм (460 x 447 x 15 мм с учетом съемной ручки).
  • Размер зоны контроля 347 x 430 мм.
  • Цифровые рентгеновские снимки, полученные в результате контроля, защищены от редактирования.
  • Конструктив обеспечивает надежную работу всех элементов при температуре окружающей среды от  -20 ºС до +50ºС и влажности  до 85%  без образования конденсата.
  • Защита от влаги и пыли IP67.
  • Размер пикселя – 100 мкм.
  • Встроенная батарея и модуль wi-fi.
  • Режим автоматического распознавания начала экспозиции.
  • Время работы от батареи 10 часов.
  • Тип сцинтиллятора - Gd2O2S:Tb.

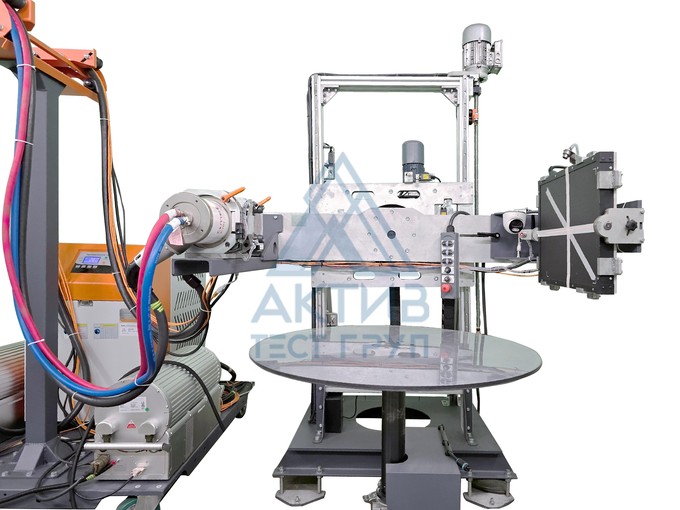

Рентгентелевизионный комплекс оснащен манипулятором ТАЕР C-arm для позиционирования трубки рентгеновского аппарата и детектора относительно объекта контроля.

  • Высота подъема центра С-arm – 1700 мм.
  • Подвижное крепление для детектора ±25°.
  • Плечо для крепления детектора и трубки с регулировкой длины со стороны детектора 1000-1200 мм.
  • Механизированный подкатной поворотный стол с 2-мя накладками диаметром 500 и 900 мм, высотой 800 мм.
  • Выносной пульт управления  для перемещения плеча по высоте и для регулировки угла наклона.
