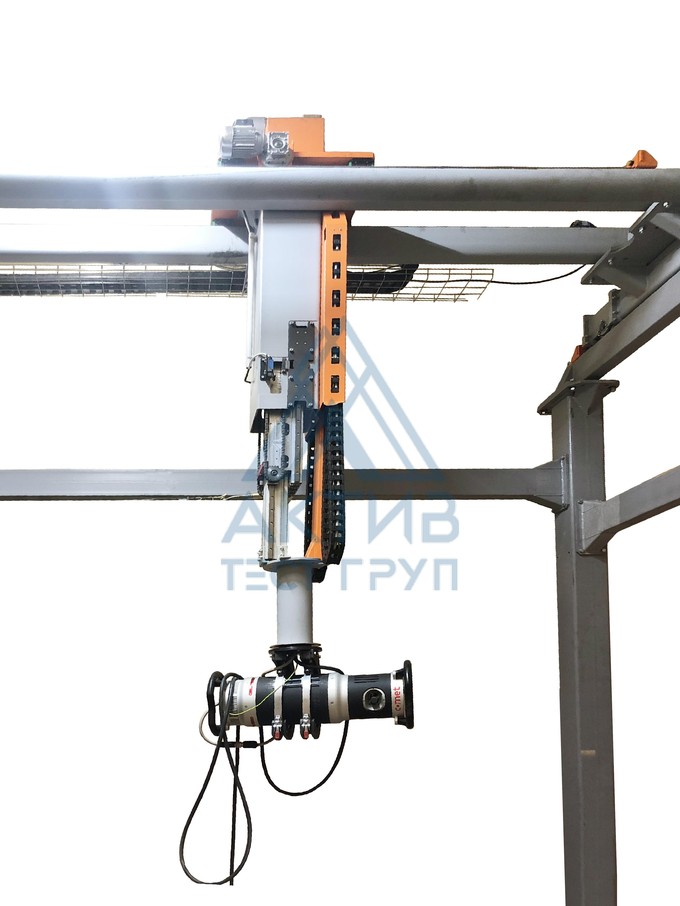

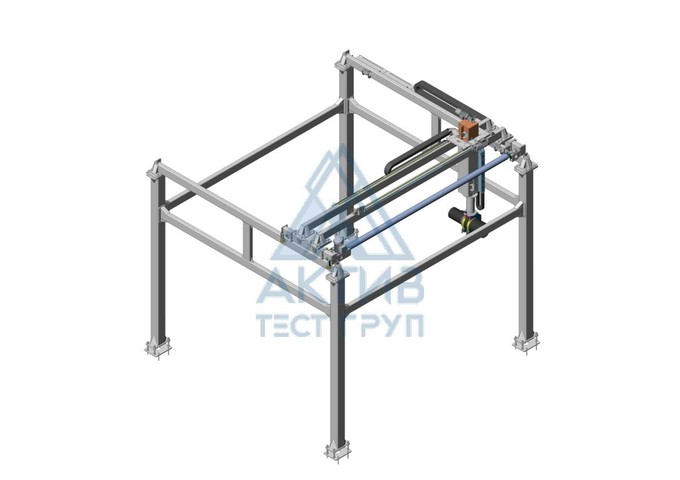

Портал-манипулятор ЛОКУС

Портал-манипулятор предназначен для позиционирования рентгеновских трубок относительно объектов контроля в промышленных условиях.

Технические характеристики

Число осей движения

  • X – рабочий ход каретки 2500 мм
  • Y – рабочий ход каретки 2900 мм (с разворотом РТ в поворотном зажиме на 180° - 3500 мм)
  • Z – рабочий ход штанги 2000 мм
  • Rс – вращение поворотного зажима n 360°*
  • Ro – поворот трубки вокруг своей оси ± 180°*

* - рабочие углы поворота ограничиваются длиной кабеля. Без соединения рентгеновской трубки с кабелем возможен любой угол поворота.







 6
 Грузоподъемность, кг  100
 Масса манипулятора, кг  400
 Высота манипулятора, мм  4666
 Длина манипулятора, мм  4879
 Ширина манипулятора, мм  4550
 Максимальная высота положения центра рентгеновской трубки от пола, мм  2500
 Минимальная высота положения центра рентгеновской трубки от пола, мм  500
