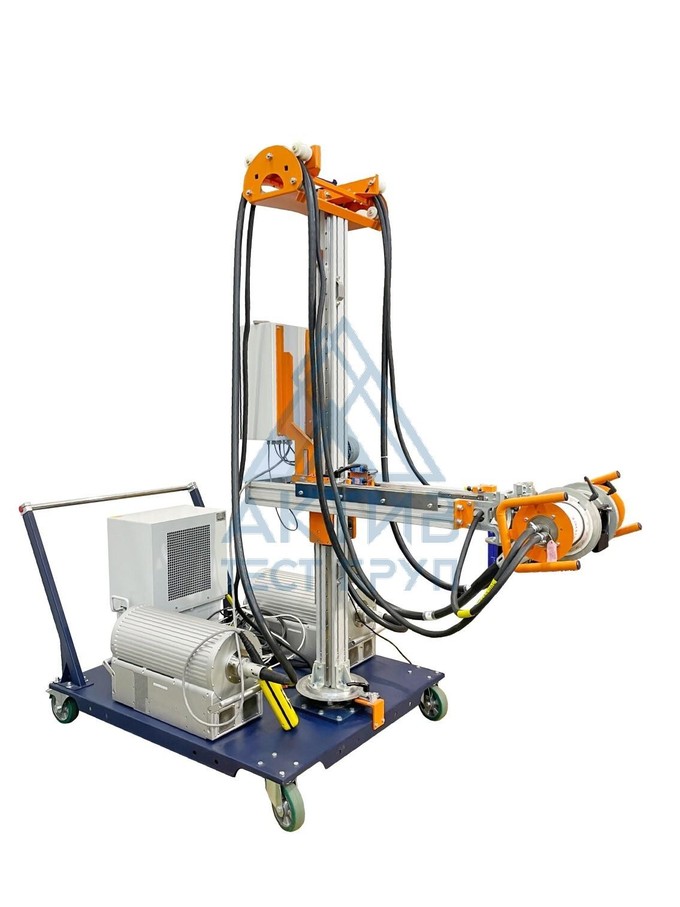

Штатив для рентгеновских аппаратов ЛОКУС 320

Штатив предназначен для позиционирования рентгеновского аппарата Локус HVG-320 в промышленных условиях для радиографического просвечивания изделий.

Мотор-редуктор с использованием частотного регулятора и пульта управления позволяет осуществлять вертикальное перемещение стрелы с расположенной на ней рентгеновской трубкой. Штатив-манипулятор оборудован выносной стрелой для ручного горизонтального перемещения рентгеновской трубки относительно штатива, и ручным механизмом поворота рентгеновской трубки на стреле, позволяющим вращать её вокруг оси симметрии рентгеновской трубки. Стойка штатива-манипулятора позволяет вручную осуществить поворот на любой угол относительно собственной оси симметрии с возможностью дальнейшей фиксации положения поворота.

Основные технические характеристики

Напряжение сети, В	230 +10%/-15%
Частота сети, Гц	50/60
Максимальная потребляемая мощность, кВт	0,6
X, Y – линейные перемещения телеги Xc – линейное перемещение стрелы Z – вертикальное перемещение стрелы Rк – Вращение колонны n 360° Ro – Поворот трубки вокруг своей оси ± 90° Rо┴ - Поворот трубки вокруг направления, перпендикулярного своей оси ± 90°	7
Грузоподъемность, кг	200
Максимальная регулируемая скорость подъема/опускания стрелы, м/мин	7,5
Масса штатива, кг	500
Высота штатива, мм	2970
Максимальная высота подъема стрелы, мм	2500
Минимальная высота подъема стрелы, мм	750
Максимальное расстояние от бампера телеги до оси рентгеновского пучка при вертикальном просвечивании, мм	800
Габаритные размеры платформы телеги, мм Длина Ширина	1600 1200
Высота погрузочной площадки телеги от уровня пола, мм	325
Клиренс телеги, мм	200
Максимальный габарит манипулятора по длине телеги, мм	2670
Максимальный габарит манипулятора по ширине телеги (с максимальным вылетом стрелы в обе стороны), мм	2100

Движение по осям может быть спроектировано в соответствии с требованиями заказчика в зависимости от технологического процесса и особенностей объектов контроля.
