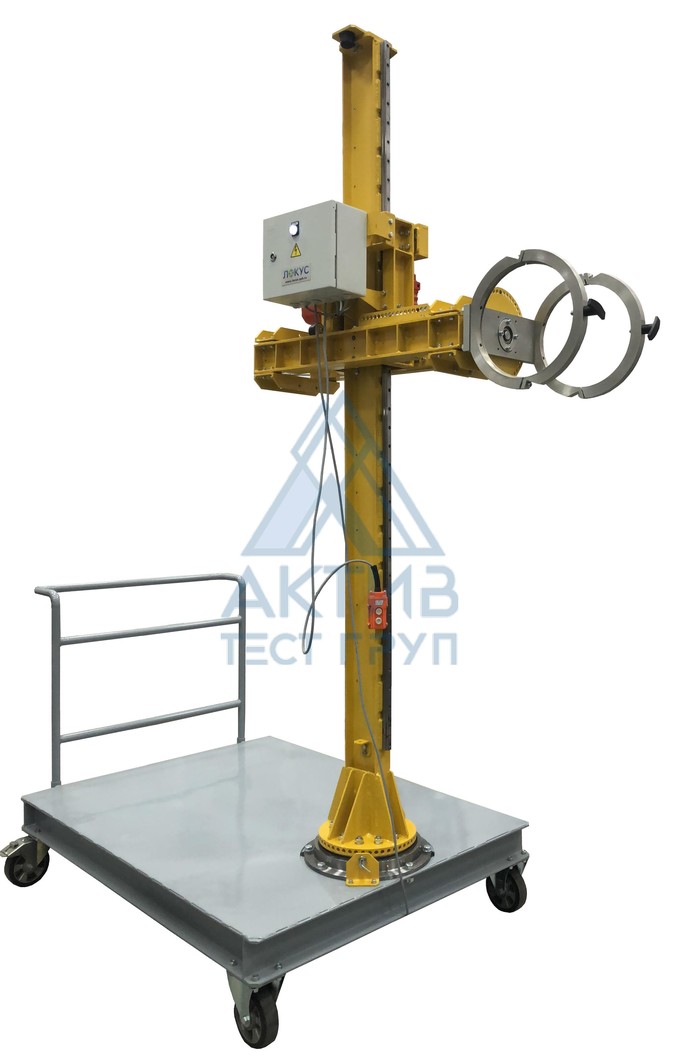

Штатив для рентгеновских аппаратов ЛОКУС 600

Штатив предназначен для позиционирования рентгеновской трубки на 600кВ – MXR 601/HP11 рентгеновского аппарата XRS-600 в промышленных условиях для радиографического просвечивания изделий. Возможны модификации данного штатива под трубку для другого аппарата.

Основные технические характеристики

Напряжение сети, В 230 +10%/-15%
Частота сети, Гц 50/60
Максимальная потребляемая мощность, кВт 0,6

Число осей движения

  • X, Y – линейные перемещения телеги
  • Xc – линейное перемещение стрелы
  • Z – вертикальное перемещение стрелы
  • Rк – Вращение колонны n 360°
  • Ro – Поворот трубки вокруг своей оси ± 90°
  • Rо┴ - Поворот трубки вокруг направления, перпендикулярного своей оси ± 90°





3
Грузоподъёмность, кг 200

Ход стрелы, мм

  • вертикальный
  • горизонтальный



1750
250
Максимальная регулируемая скорость подъема/опускания  стрелы, м/мин 7,5
Масса штатива, кг 500
Высота штатива, мм 2970
Максимальная высота подъёма стрелы, мм 2500
Минимальная высота подъёма стрелы, мм 750
Максимальное расстояние от бампера телеги до оси  рентгеновского пучка при вертикальном просвечивании, мм 600

Габаритные размеры платформы телеги, мм

  • Длина
  • Ширина



1600
1200
Высота погрузочной площадки телеги от уровня пола, мм 325
Клиренс телеги, мм

200
Максимальный габарит манипулятора по длине телеги, мм 2670
Максимальный габарит манипулятора по ширине телеги (с максимальным вылетом стрелы в обе стороны), мм 2100
