Штатив манипулятор – cтрела

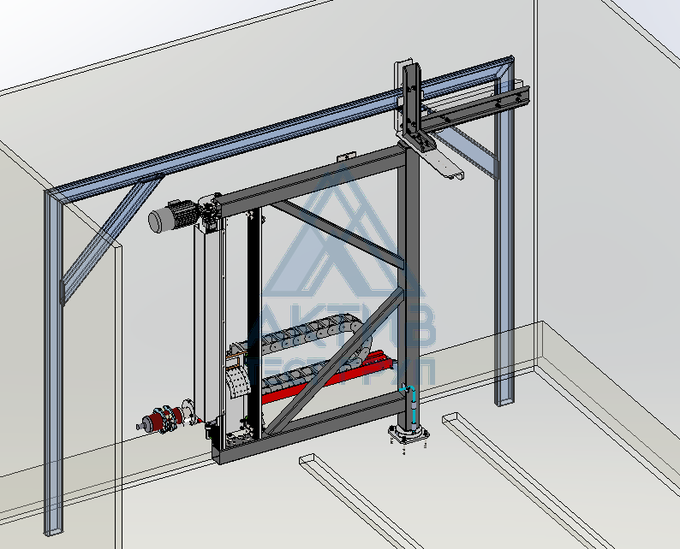

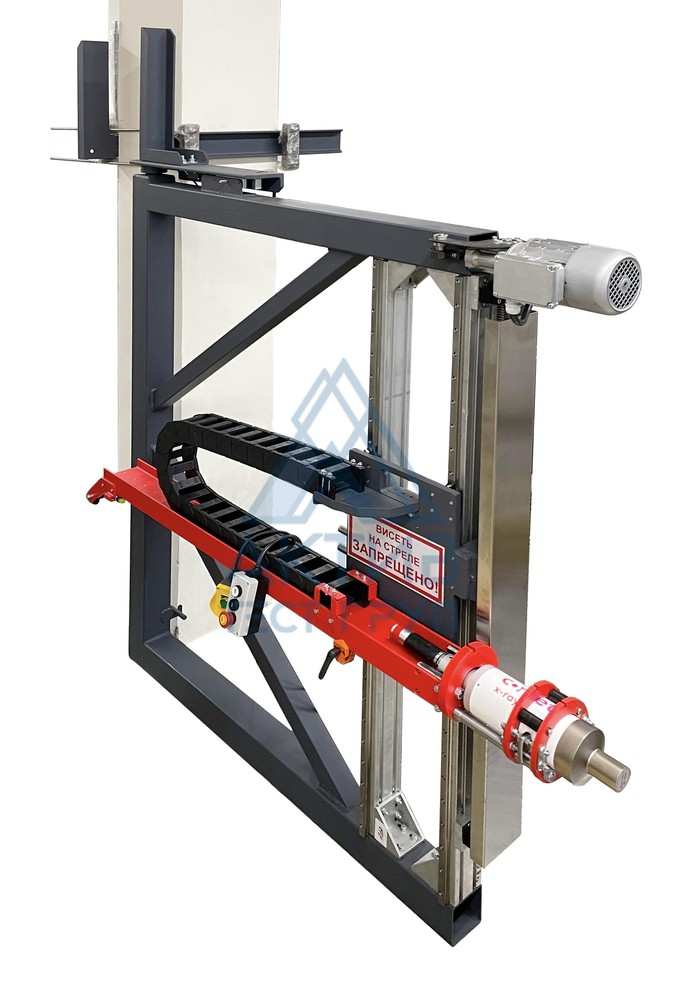

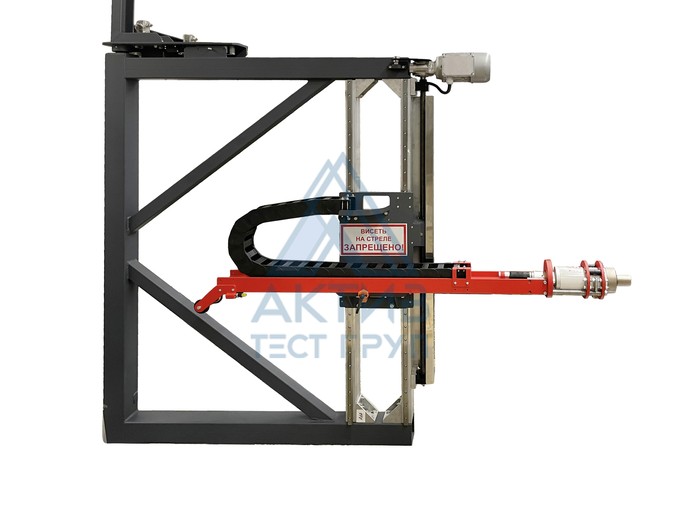

Штатив манипулятор для стационарного рентгеновского аппарата Локус HVG 160 и 225кВ предназначен для позиционирования рентгеновской панорамной трубки в промышленных условиях для контроля кольцевых швов изделий.



Технические характеристики

Число движений стрелы-манипулятора:
  • поворот на 90° из парковочного положения в рабочее
  • вертикальное перемещение стрелы, рабочий ход 1000 мм
  • выдвижение стрелы вдоль объекта контроля, рабочий ход 1000 мм



3
 Масса манипулятора, кг  25
 Высота манипулятора, мм  2571
 Длина манипулятора, мм  1917
 Длина манипулятора в выдвинутом положении стрелы, мм  2917
 Ширина манипулятора, мм  1118
 Минимальное расстояние от торца рентгеновской трубки до стены, мм  2076
 Максимальное расстояние от торца рентгеновской трубки до стены, мм  3076
 Максимальная высота положения центра рентгеновской трубки от пола, мм  1500
 Минимальная высота положения центра рентгеновской трубки от пола, мм  500
